MS-0112-L1
Estudio de mecánica de suelos en Colonia del Valle
TEL. (+52) 5573412588
Descripción del trabajo realizado
Estudio de mecánica de suelos para proyecto de ampliación de areas de talleres (area de pintura y taller de música privado) de 100m2 de construcción de 2 niveles a una altura de 7m para proyecto de construcción de estructura ligera en jardin. Ubicada en Lic. Julián Grajales Robles 20, código 2, Col del Valle Nte, Benito Juárez, 03103 Ciudad de México. El estudio consiste en la realización de 2 PCA (pozo a cielo abierto) a una profundidad de hasta 3 metros o hasta encontrar roca o NAF (lo que ocurra primero). Para la determinación de (1) condiciones estratigráficas en el subsuelo, (2) obtención de las propiedades físicas y mecánicas del subsuelo, (3) caracterización geotécnica de los materiales existentes, (4) definiendo profundidad de desplante y capacidad de carga del terreno de apoyo, tanto en condiciones estáticas como sísmicas. Documento entregable con reporte fotográfico, gráficas y firma del responsable del laboratorio y de la ejecución en campo.
Cliente / empresa
SR. Fernando Prado y Srita. Lilia Lomelí
No. Cotización
MS-0112-L1
Equipo utilizado
- Retroexcavadora
- Herramientas manuales (pala, cuchara, martillo, cincel, espátula)
- Equipo de muestreo (cuchara partida o tubo Shelby)
- Equipo de medición (cinta métrica, nivel o plomada)
- Material para conservación de muestras (bolsas plásticas, tubos PVC, parafina, cinta, etiquetas, marcador)
- Equipo de seguridad (casco, chaleco, guantes, botas)
- Registro y control (bitácora de campo, formatos estratigráficos, cámara fotográfica)
- Equipo básico de laboratorio (balanza, horno, tamices, equipo para límites de Atterberg y Proctor)
Procedimiento de ejecución
- Se define la ubicación preliminar de los sondeos profundos (SP) y pozos a cielo abierto (PCA).
- Se determinan las ubicaciones más representativas y accesibles para la perforación.
- Ejecución de Sondeos Profundos (SP) para obtener muestras alteradas y representativas de suelo.
- Se realiza excavación de Pozos a Cielo Abierto (PCA) para evaluar condiciones del estrato superficial, propiedades físicas y presencia de rellenos, así como la obtención de muestras cubicas inalteradas que permitieran la determinación de los parámetros de resistencia y deformación.
- Determinar propiedades físicas y mecánicas de los suelos recolectados en laboratorio y se establecen recomendaciones geotécnicas para el diseño de cimentaciones.
Álbum fotografico

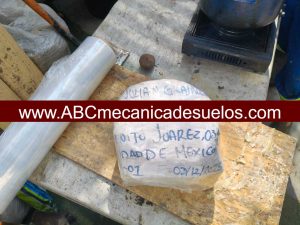

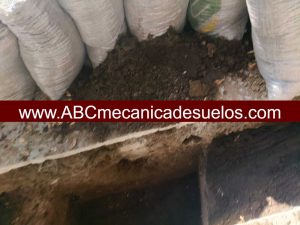

Ejecución de PCA para determinar profundidad de cimentación de una estructura ligera.

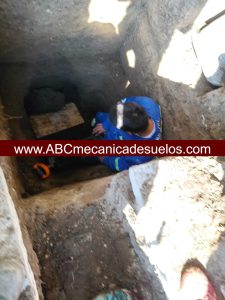

Profundidades máximas de excavación.

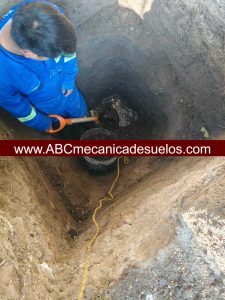

Excavación terminada para comienzo de extracción de muestra.
Pruebas de laboratorio.
La seguridad de tu patrimonio NO esta en juego.
!Asesórate con nuestros Ingenieros expertos¡
Ubicación del proyecto
Lic. Julián Grajales Robles 20, código 2, Col del Valle Nte, Benito Juárez, Ciudad de México.
Conclusiones del proyecto
A solicitud del cliente, se realizó un estudio geotécnico para la ampliación de talleres con estructura ligera de dos niveles en la colonia Del Valle Norte, Ciudad de México, con el fin de evaluar la resistencia del suelo y su capacidad de carga. Con base en la exploración geotécnica y los estudios de campo y laboratorio, se recomienda un sistema de cimentación superficial mediante zapatas aisladas y corridas, rigidizadas con contratrabes, con una profundidad mínima de desplante de 1.00 m. El suelo de desplante, conformado por arcilla de alta plasticidad, presenta una capacidad de carga admisible de 8.17 ton/m². Dado que el sitio se localiza en Zona III de suelos lacustres y en zona sísmica C, se considera un coeficiente sísmico c = 1.2 para el análisis estático, cuyo uso corresponde al especialista estructural del proyecto.
