MS-1903-ZN
Estudio de mecánica de suelos en Ensenada Baja California
TEL. (+52) 5573412588
Descripción del trabajo realizado
Estudio de mecánica de suelos para un proyecto residencial de un nivel ubicado en Ensenada Baja California. El estudio consistirá en la perforación de un (1) pozo a cielo abierto (PCA) en la zona más favorable para el proyecto, a una profundidad mínima de 1.50 metros y a una profundidad máxima de 3.00 metros o hasta alcanzar el estrato resistente o el nivel de aguas freáticas (NAF), lo que ocurra primero.
Cliente/empresa
Sin especificar
No. Cotización
MS-1903-ZN
Equipo utilizado
Rompedora a gasolina
Pico
Pala
Marro
Barreta
Bolsas plásticas
Marcadores y pizarrón
Procedimiento de ejecución
- Se define la ubicación preliminar del pozo y se delimita el área.
- Se determina la ubicación más representativa y accesible para la perforación.
- Se da inicio a la excavación manual siendo excavación progresiva y controlada del terreno y la verificación periódica de la verticalidad y dimensiones del pozo.
- Se realiza excavación de Pozos a Cielo Abierto (PCA) para evaluar condiciones del estrato superficial, propiedades físicas y presencia de rellenos, así como la obtención de muestras cubicas inalteradas que permitieran la determinación de los parámetros de resistencia y deformación.
- Determinar propiedades físicas y mecánicas de los suelos recolectados en laboratorio y se establecen recomendaciones geotécnicas para el diseño de cimentaciones.
Álbum fotografico
Profundidad de extracción

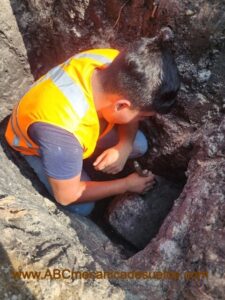

Proceso de labrado

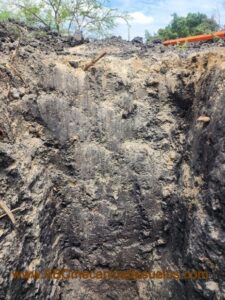

PCA realizado paredes de excavación
Protección de muestra

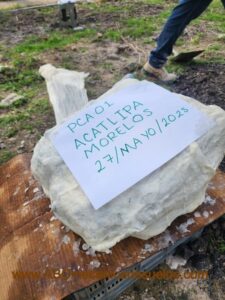

Muestra labrada y protegida para análisis en laboratorio
La seguridad de tu patrimonio NO esta en juego.
!Asesórate con nuestros Ingenieros expertos¡
Ubicación del proyecto
Ensenada, Baja California.
Conclusiones del proyecto
De acuerdo con el manual de obras civiles de CFE, el predio se encuentra en zona sísmica C de alta actividad sísmica, empleando el software PRODISIS, Considerando un Suelo Tipo I (Suelos blandos) y que el predio está ubicado en la Zona C (Zona SISMICA ALTA) con las coordenadas 477199.00 m, E 2080296.00 m N,se plantea un coeficiente sismico C=0.41, el empleo de valores del coeficiente sísmico estarán a cargo del especialista en estructuras designado para el proyecto, teniendo como referencias del coeficiente sísmico y espectro transparente respectivamente, lo mencionado en el apartado correspondiente del presente documento, el coeficiente sísmico se realizará para un análisis estático de la estructura.
Se recomienda como cimentación el empleo de zapatas aisladas bajo columnas, ligadas con contratrabes en dos direcciones que proporcionen la rigidez necesaria al sistema de cimentación.
El desplante de la cimentación será sobre el estrato de arcilla limosa compresible detectado en campo.
En caso de que se requieran mayores capacidades de carga, será necesario desplantar la cimentación directamente sobre el estrato rocoso, para lo cual se deberá excavar hasta alcanzar dicho estrato y posteriormente proseguir hasta localizar roca sana, asegurando así condiciones adecuadas de soporte y estabilidad para el correcto desempeño de la cimentación.
